規範的水電安裝圖

1、施工前要有電氣(強電、弱電)

、給排水設計施工圖。

2
、嚴禁將導線無任何保護地直接敷設在牆內
、地坪內
、地板下或天棚上。

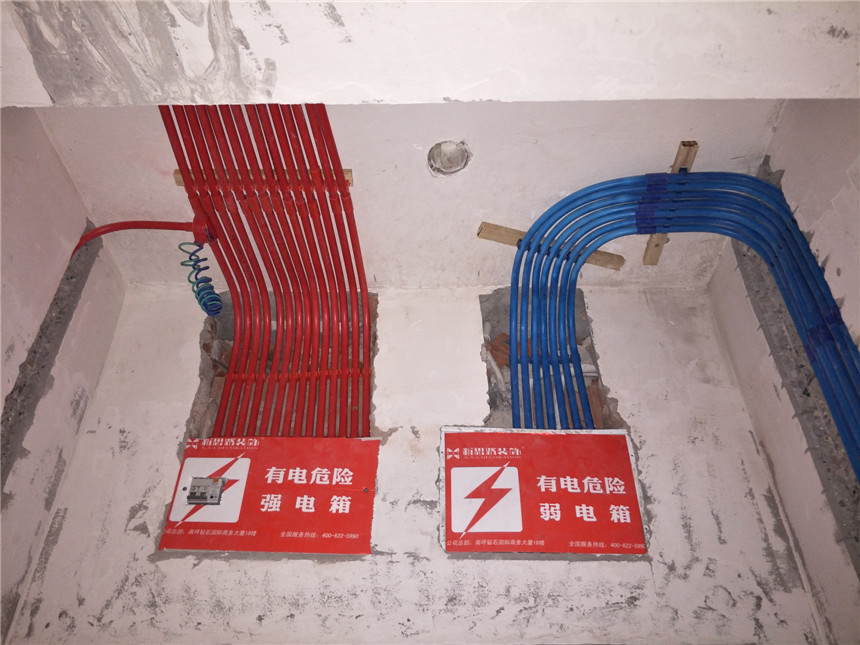

3、不同電壓，不同回路
，不同信號的線路嚴禁穿在同一穿線管內。

4、燈具的安裝應在油漆完成後進行。在磚混結構上安裝燈具，嚴禁使用木楔，應用吊鉤
、螺栓或膨脹螺栓等。固定燈具的螺栓(或螺釘)不應少於2個。燈具不得安裝在可燃構件上。

5
、燈和電氣設備的開關務必安裝在“相線”上(即控製相線)，否則開關掉後，燈關及電氣設備上仍帶電，易引起觸電事件。

6、用電係統有兩種保護方式：接地保護和接零保護，我國目前一般采取的是接地保護方式。注意
，同一係統中，嚴禁同時采取兩種保護方式，否則會造成安全事故。

7

、禁止在床頭使用移動開關。如果燈具是使用螺口燈頭，則螺口燈頭的中心簧舌應接控製相線。

8、各線路接口處應光滑

、連板連接應牢固。電源進線盒接口盒部位應加保護圈(鎖緊螺母)保護。

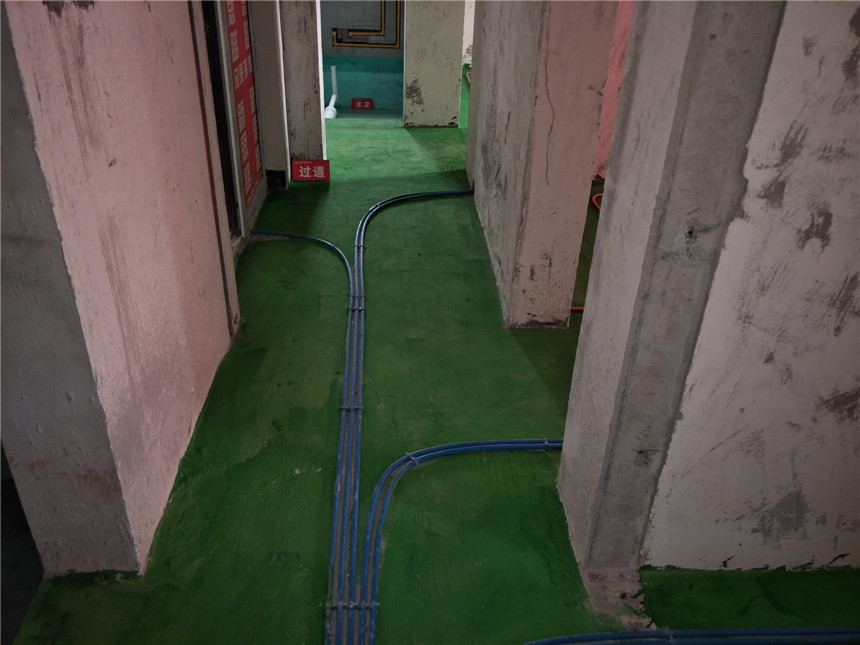

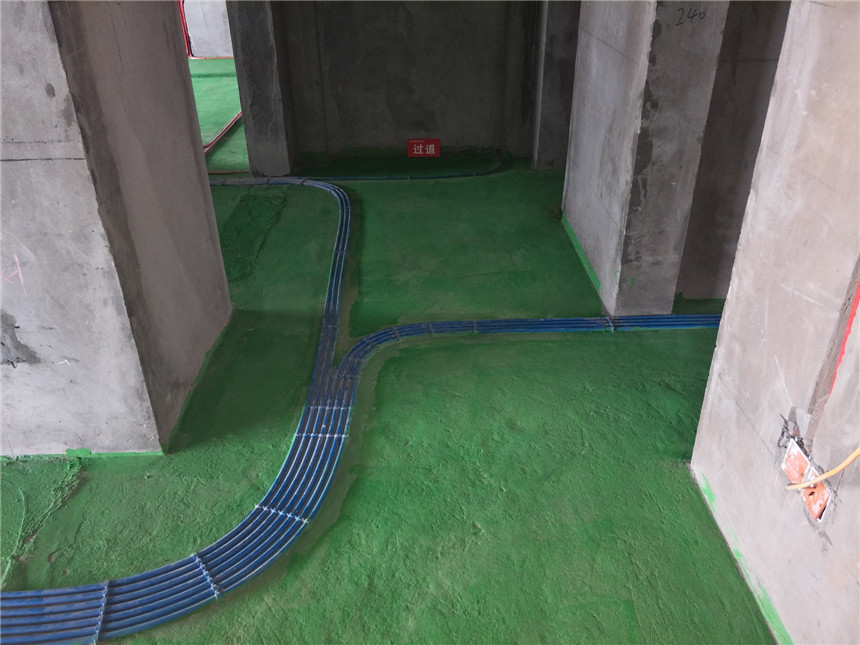

9、為了將來導線的更新和維護
，埋在牆、地下或天棚的穿線管
，其轉彎處彎頭的弧度(即冷彎半徑)應是穿線管直徑的5~10倍。

10、禁止在穿線管內連接導線，即若導線長度不夠需接長時，導線的接頭處不能在穿線管內，一般應在開關

、插座、燈頭盒等接線盒內接線。

11、穿線管應選擇一定的大小(粗細)

，不bu但dan要yao能neng使shi導dao線xian穿chuan得de進jin，而er且qie要yao留liu有you足zu夠gou的de空kong地di空kong閑xian，使shi導dao線xian在zai通tong過guo大da電dian流liu時shi產chan生sheng的de熱re量liang能neng散san發fa掉diao。一yi般ban導dao線xian的de截jie麵mian積ji與yu穿chuan線xian管guan截jie麵mian積ji之zhi比bi為wei1/3~1/2。嚴禁導線把穿線管堵實。

12、給水管可采用PP-R管、銅管等。

13
、暗格給水管道必須嚴格檢查所有連接部位是否安裝緊密、牢固，走向正確
，再做水壓試驗
，試水一段時間後方可隱埋。

14、排水管橫向管道應有一定的坡度，承插口連接嚴密，確保無滲漏。固定管道的支架、吊卡間距合理、牢固。

15、衛生器具的安裝位置應準確，支、托架安裝平整、牢固。地漏應安裝在地麵的最低點，且凹入地麵5mm。坐便器與地麵或管口的連接密封用油泥或矽膠，不宜使用水泥，水泥會膨脹造成坐便器底部裂縫損壞。

16、冷、熱水龍頭中的熱水龍頭應安裝在左側。電熱水器應有接地保護裝置，初用時應排除膽內空氣，注滿水後方可通電啟動。

在裝修的時候，不僅水電安裝規範知識有這麼多，其他裝修事項要注意的情況也特別多
，要全麵保障我們的裝修質量。

貼點水電小知識

開關應離地130—150cm，距門框邊15—20cm

，門後不能裝
，開閉方向一致，有護牆板開關位置至少距板頂0.2m，明裝插座高度不得低於1.3m，暗座不得低於0.3m，廚衛另定，不要安裝在床頭或者桌麵上。

浴室陽台要裝防濺式插座，浴缸
，龍頭上方不宜安裝
，煤氣表周圍15cm不得安裝。
